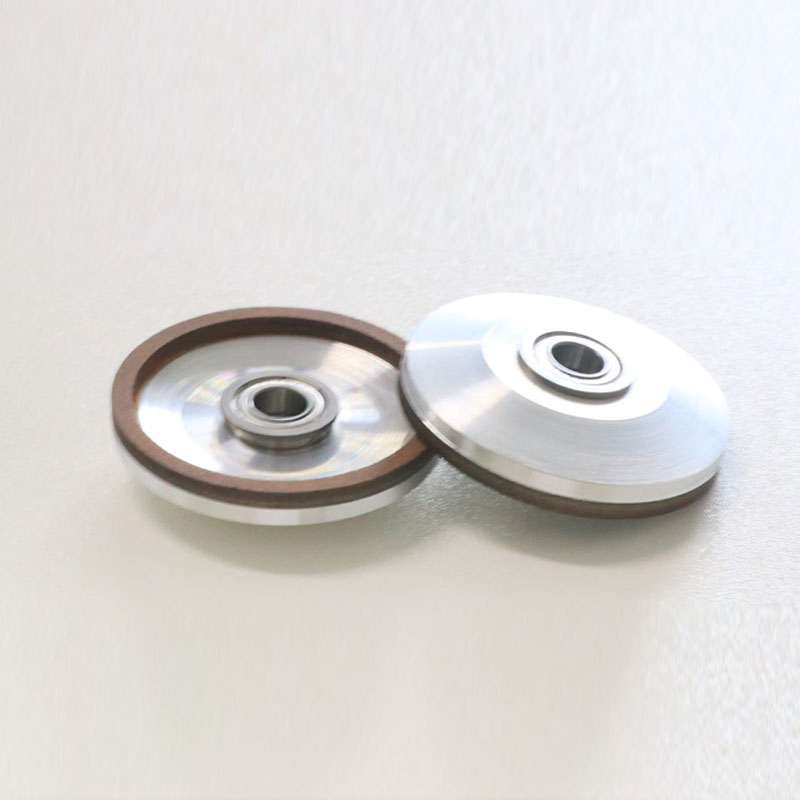

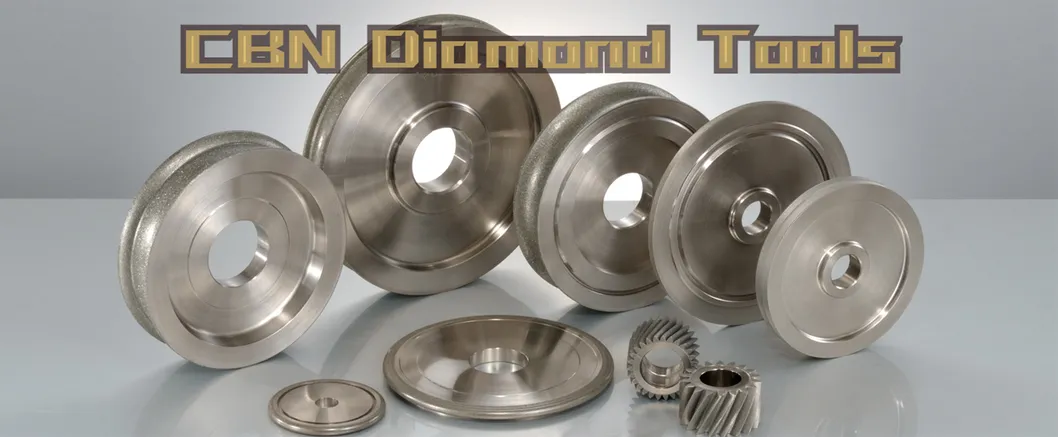

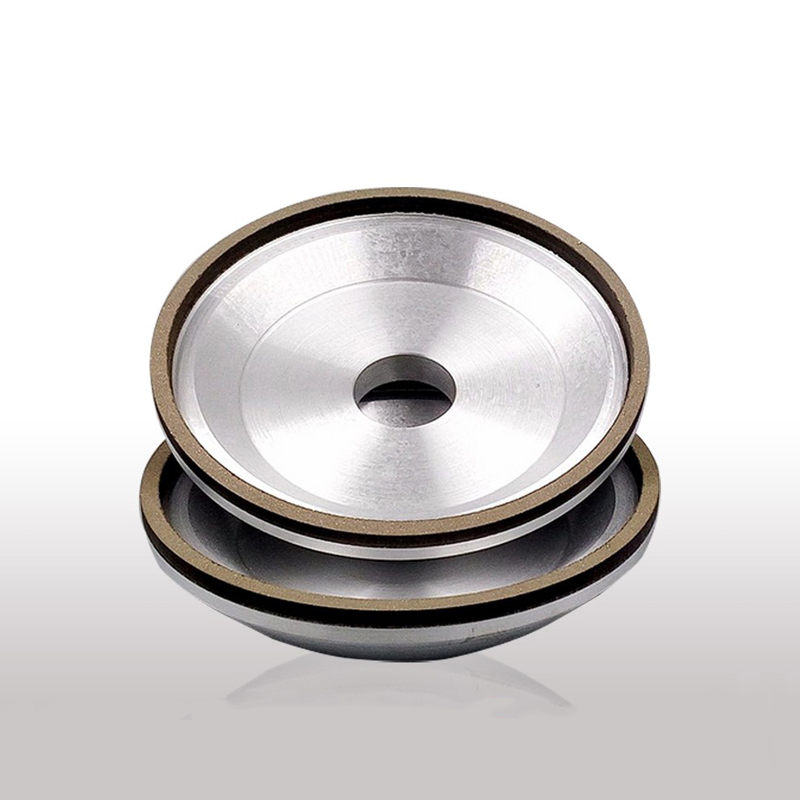

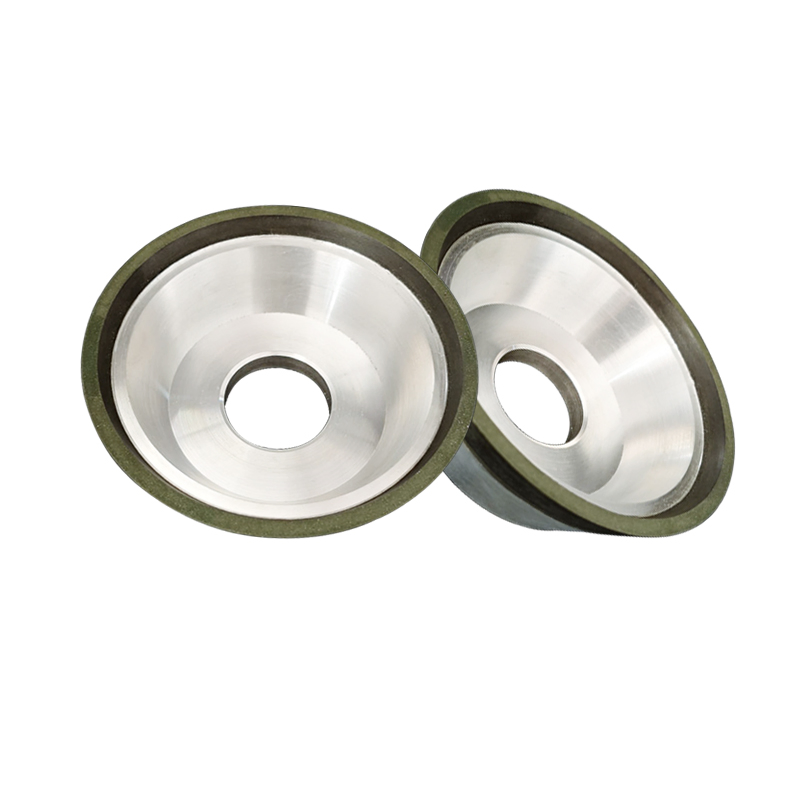

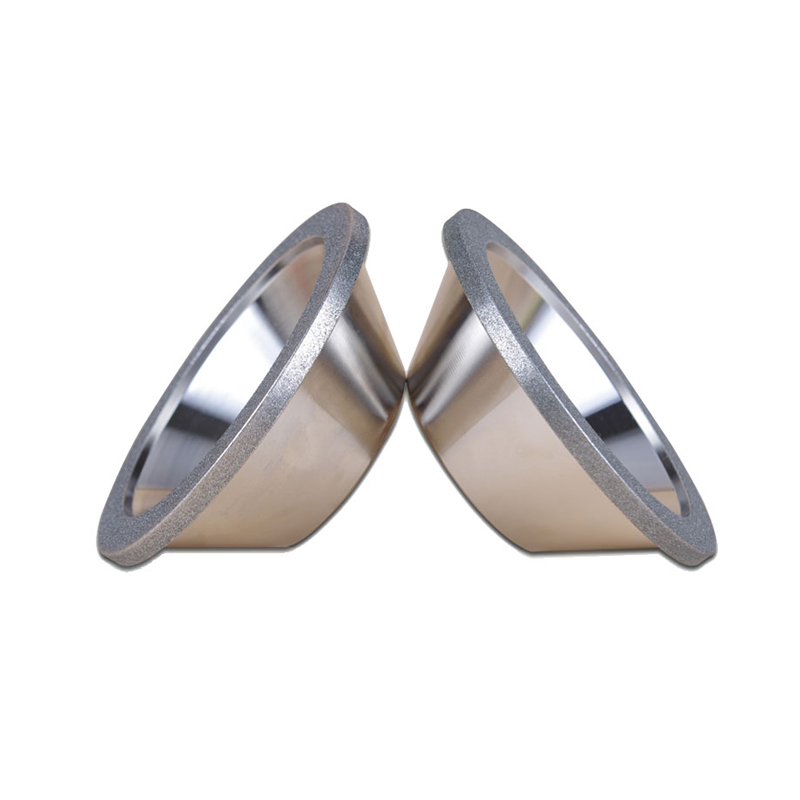

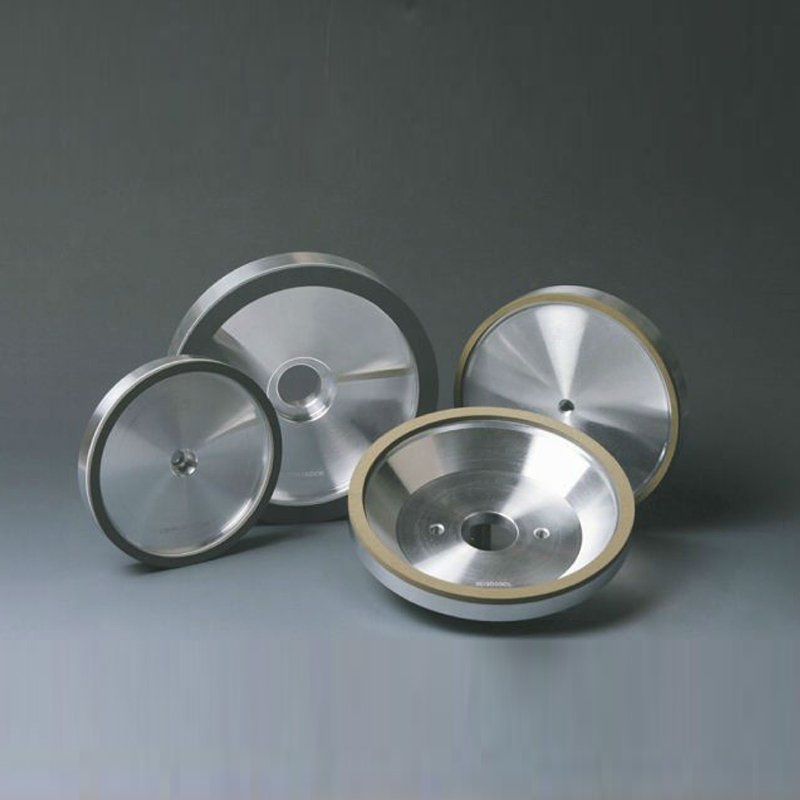

عجلة طحن من الماس وكروم CBN مطلية بالكهرباء
وصف المنتج
عجلة التجليخ مطلية بالكهرباء هي عجلة تجليخ مصنوعة من مادة كهروكيميائية. تحتوي طبقة عمل عجلة التجليخ على جسيمات طحن الماس، ويتم ربط الماس الكاشطة بالركيزة بواسطة رابطة معدنية. تتوفر عجلات تجليخ مختلفة من الماس / CBN، بما في ذلك عجلات تجليخ بوند المصنوعة من المعادن والرابطة المعدنية والماس المشعوب بالمعدن.
| المادة |
هيكل معدني + معدني من الماس / الميثان (فولاذ) |
حجم حبيبات الكبة |
D46، D54، D64، D76، D91، D107، D126، D151، D180، D213، D251، D301، D356، D426 |
| القطر |
D100، D150، D200، D250، وغير ذلك |
الشكل |
1A1, 3A1, 14A1, 1L1, 1EE1, 1V1, 9A3, 14U1, 1A1R, 6A2, 11A2, 11B2, 12B2, 11C9, 11Y9, 6A9, 11V9, 12V9, 12A2, 4A2, 1FF1 |

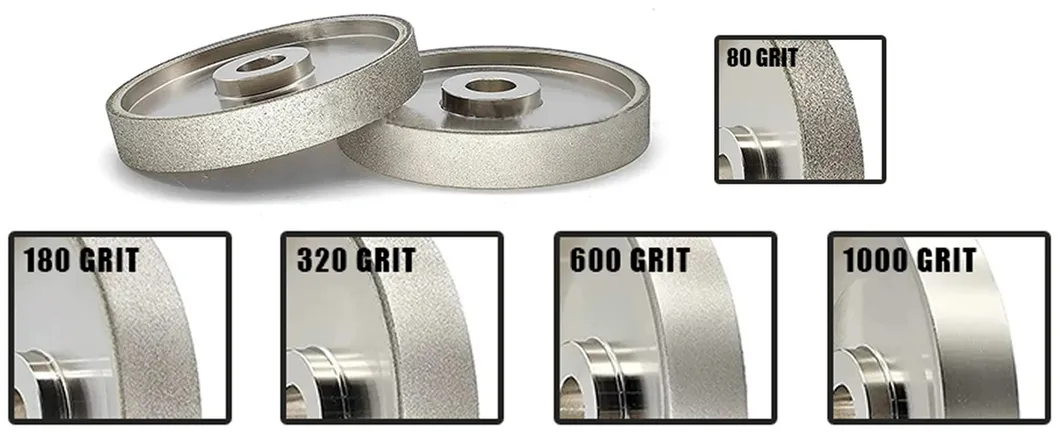

تكوين طبقات المنتج
- طبقة العمل: طبقة الماس / CBN، تجليد المواد الكاشطة، وهي جزء العمل الأساسي في عجلة التجليخ.
- الهيكل الأساسي: مصنوع من الألومنيوم أو الصلب لدعم طبقة العمل.
- طبقة الانتقال: تتكون من مادة ملزِمة ومسحوق معدني، تعمل كوصلة بين طبقة العمل وجسم القاعدة.
الخصائص الرئيسية
- عملية مطلية بالكهرباء بسيطة وفعالة من حيث التصنيع.
- لا حاجة للتشذيب، مما يسهل الاستخدام المباشر.
- بنية الماكينة تسمح بالوصول إلى سرعات عالية جداً (250-300 متر / ثانية).
- توفر عمراً تشغيلياً طويلاً رغم كونها طبقة واحدة من الماس.
- الطريقة المثلى لتصنيع عجلات الدوران ذات الدقة العالية.
مقارنة بين CBN و الماس
يتم اختيار المادة بناءً على الخصائص الفيزيائية والكيميائية لقطعة العمل المراد معالجتها.
| مقارنة استخدامات CBN و Diamond |
| الماس (Diamond) |
 |
كربيد سمنتة، سبيكة تيتانيوم، سيراميك، PCD/PCBN، زجاج، كريستال، سيليكون، كوارتز، خرسانة. |
التنجستن، الحديد الزهر، سبيكة الألومنيوم، مادة مغناطيسية |
| رقم CBN |
 |
فولاذ الكربون، فولاذ عالي السرعة، فولاذ أدوات، فولاذ مبرّد، فولاذ المحمل، فولاذ لا يصدأ، سبيكة نحاسية. |
أنواع أجسام عجلات التجليخ
| نوع الجسم |
صورة توضيحية |
المميزات |
| الفولاذ (Steel) |
 |
صلابة ممتازة، نقطة انصهار عالية، يستخدم للطحن الجاف، وهو الأثقل وزناً. |
| الألومنيوم (Aluminum) |
 |
أخف وزناً من الفولاذ، مناسب للتلميع ويستخدم غالباً في التجليخ بالماء. |
| البلاستيك (Plastic) |
 |
الأخف وزناً والأقل تكلفة، يتطلب سرعة دوران أعلى عند الاستخدام. |

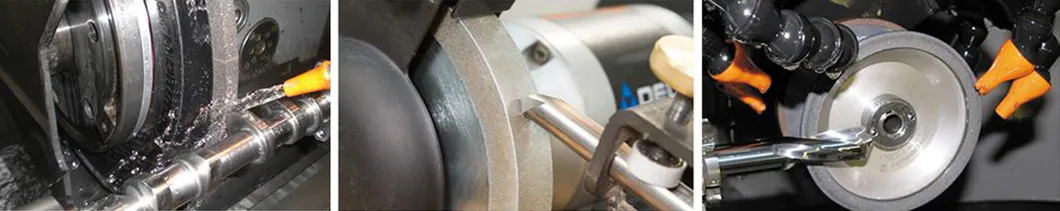

التطبيقات
تستخدم عجلات الماس في صناعات تلميع الأحجار والزجاج. بينما تستخدم عجلات CBN في سن أدوات النجارة، وشحذ أدوات HSS وأدوات الكربيد.
الأسئلة الشائعة (FAQ)
ما الفرق الأساسي بين عجلات الماس وعجلات CBN؟
تستخدم عجلات الماس بشكل أساسي للمواد غير الحديدية مثل السيراميك والزجاج والكربيد، بينما تعتبر عجلات CBN مثالية للمواد الحديدية مثل الفولاذ عالي السرعة وفولاذ الكربون.
هل تحتاج عجلات التجليخ المطلية بالكهرباء إلى عملية تشذيب؟
لا، أحد أهم مميزات العجلات المطلية بالكهرباء هو أنها لا تحتاج إلى تشذيب ويمكن استخدامها مباشرة في عمليات التجليخ.
ما هي أقصى سرعة يمكن أن تصل إليها هذه العجلات؟
بفضل بنيتها المتينة، يمكن لهذه العجلات الوصول إلى سرعات تشغيل عالية جداً تتراوح بين 250 و300 متر في الثانية.
متى يجب علي اختيار جسم الألومنيوم بدلاً من الفولاذ؟
يفضل استخدام جسم الألومنيوم عندما تحتاج إلى وزن أخف لتقليل الحمل على الماكينة، وهو مناسب جداً لعمليات التلميع والتجليخ المائي.
ما هي أحجام الحبيبات المتوفرة لهذه العجلات؟
تتوفر مجموعة واسعة من أحجام الحبيبات تبدأ من D46 وتصل إلى D426 لتناسب مختلف مستويات الخشونة والدقة المطلوبة.
هل يمكن استخدام جسم البلاستيك في جميع العمليات؟
جسم البلاستيك متميز بخفة وزنه وسعره المنخفض، لكنه يتطلب سرعات دوران أعلى مقارنة بالأجسام الفولاذية لضمان كفاءة الأداء.
